Nowoczesne bramy przemysłowe wymagają wyposażenia w system sterowania, który będzie precyzyjnie dostosowany do ich konstrukcji i sprawdzi się w każdych warunkach. Takim systemem jest automatyka do bram firmy GfA Elektromaten, stworzona z myślą o uniwersalnym zastosowaniu zarówno w małych, jak i dużych bramach sekcyjnych. Produkt jest zgodny z normą DIN EN 13241.
Niezawodność i bezpieczeństwo
Cechami, które powinny wyróżniać dobry system automatyki bramowej, są niezawodność pracy oraz bezpieczeństwo użytkowania. Obie te cechy mają napędy do bram przemysłowych zarządzane przez centrale sterujące GfA Elektromaten. System został zaprojektowany tak, aby działał niezawodnie w każdych warunkach. Dlatego może być montowany w bramach sekcyjnych każdej wielkości, ale też pracujących w warunkach podwyższonej wilgotności czy niskich i wysokich temperatur.
Automat bramowy działa niezawodnie zarówno w halach przemysłowych czy magazynowych, jak i w myjniach samochodowych, chlewniach, oborach i innych pomieszczeniach tego typu. Bezpieczeństwo użytkowania i maksymalna sprawność w trudnych warunkach pracy wykonają z wysokich standardów i nowoczesnych technologii, jakie stosuje firma GfA Elektromaten. Dzięki nim automatyka bramowa tej marki spełnia oczekiwania nawet najbardziej wymagających klientów.

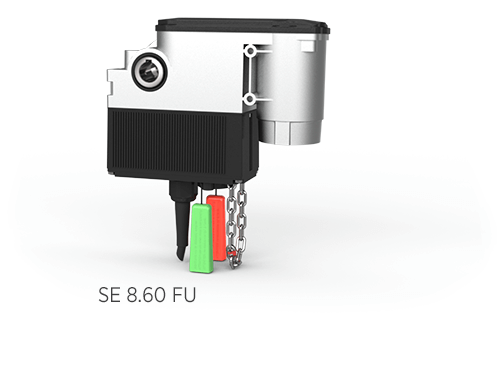

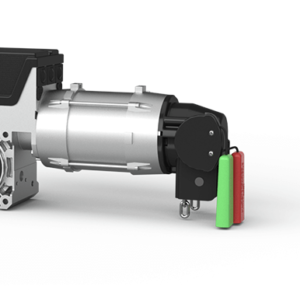

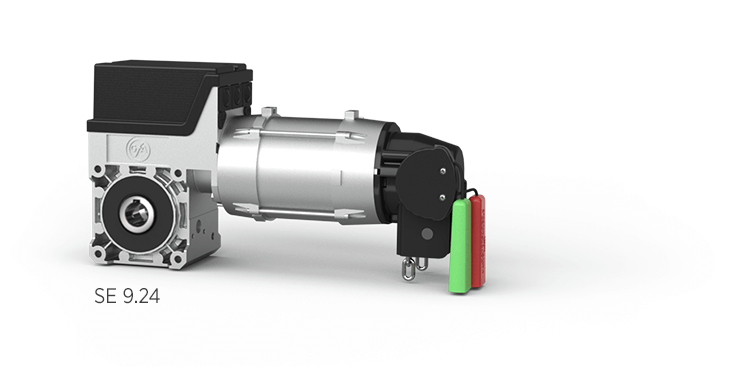

Siłowniki ELEKTROMATEN SE
Siłownik jest urządzeniem odpowiadającym za wykonywanie właściwej pracy, jaką jest otwieranie i zamykanie bramy. Dlatego powinien być odporny na duże obciążenia i charakteryzować się płynnością ruchu. Obie te cechy mają siłowniki ELEKTROMATEN SE z kompensacją sprężynową lub bez. W tym drugim wariancie funkcje sprężyny przejmuje samohamowna przekładnia ślimakowa.
Na konstrukcję urządzenia składają się:
- przekładnia ślimakowa z drążonym wałem,
- urządzenie służące do ręcznego uruchamiania awaryjnego,
- zintegrowane wyłączniki krańcowe DES

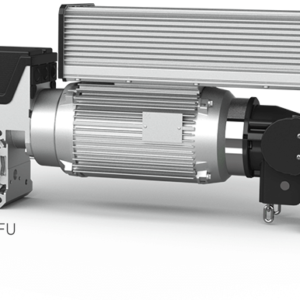

- silnik: elektryczny trójfazowy, ze zintegrowanym cyklokonwertorem (SE 6.65 DU) lub ze zintegrowanym przemiennikiem częstotliwości (SE 6.80 FU / SE 14.80 FU)
- ELEKTROMATEN SE to napędy do bram przemysłowych współpracujące ze sterownikiem S 970, TS 971 lub TS 981, tworząc zespół, który zapewnia:
- płynną regulację prędkości pracy napędu bramowego,
- wyświetlanie informacji o aktualnej prędkości obrotowej wału siłownika (liczba obrotów na minutę),
- płynny rozruch i zatrzymywanie,
- możliwość regulacji ramp przyspieszania i hamowania,
- automatyczną optymalizację funkcji rampy hamowania,
- bezproblemowe ustawianie z pozycji operatora położeń krańcowych bramy oraz innych funkcji za pomocą obrotowego przełącznika ze wskaźnikiem cyfrowym,
Siłowniki są wyposażone w system bezpieczeństwa, który uniemożliwia opadnięcie bramy w przypadku awarii jednego z elementów. Podczas ręcznego opuszczania lub podnoszenia przekładnia samohamowna i brama są sprzężone. Opadnięcie skrzydła jest też niemożliwe w przypadku awarii kompensacji sprężynowej.

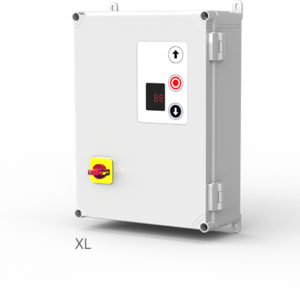

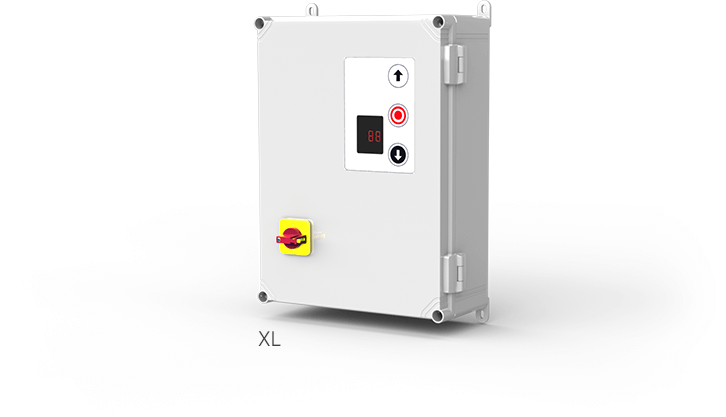

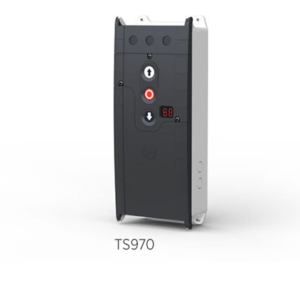

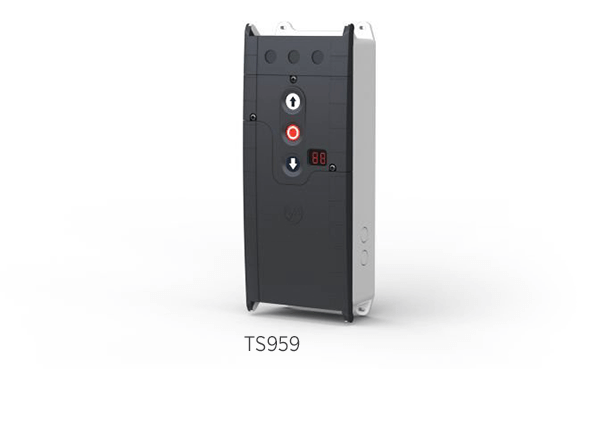

Centrale sterujące GfA ELEKTROMATEN
Moduły elektroniczne GfA ELEKTROMATEN zapewniają niezawodne sterowanie bram przemysłowych segmentowych w każdych warunkach pracy. Mogą współpracować z urządzeniami jedno- i trójfazowymi, gwarantując pełną kompatybilność. Centrale są proste w montażu, a ich programowanie jest intuicyjne, co stanowi dodatkowy atut.
Charakterystyka modułów sterujących:
- klasa szczelności: IP54 lub IP65,
- zasilanie: 3×400 V lub 1×230 V (zależnie od typu sterownika),
- możliwość płynnej regulacji parametrów oraz prędkości z siłownikami serii FU,
- obsługa siłowników z wyłącznikami krańcowymi DES lub NES,
- obsługa krawędziowych listew bezpieczeństwa,
- programowalne niezależne wyjścia,
- zintegrowane przyciski sterownicze OTW-STOP-ZAM,
- dwa dostępne tryby pracy: Totmann lub Automatik,
- możliwość podłączenia urządzeń sterujących i zabezpieczających,
- możliwość zmiany kierunków obrotów za pomocą klawiatury.
Centrale sterujące są wykonane z solidnych materiałów, dzięki czemu wrażliwa elektronika jest dobrze chroniona przed działaniem warunków środowiskowych. Atutem jest też wbudowany wyświetlacz oraz licznik cykli roboczych i serwisowych. Dodatkowe możliwości stwarza wybór centrali TS981. Zaliczają się do nich m.in. możliwość sterowania ruchem wjazdu z pomocą czerwonych i zielonych sygnalizatorów oraz możliwość podłączenia do systemu SAP.
